Aké sú vlastnosti vysoko pevných oceľových dosiek odolných voči opotrebovaniu?

Vysoko pevná oceľová doska odolná voči opotrebovaniumá vlastnosti vysokej tvrdosti, vynikajúcej odolnosti proti opotrebeniu, dobrej húževnatosti a pevnosti a silnej odolnosti proti nárazu, navrhnutý špeciálne na zvládnutie drsných podmienok opotrebovania.

Vysoká tvrdosť a vynikajúca odolnosť proti opotrebovaniu

Povrchová tvrdosť podľa Brinella je zvyčajne medzi 360HB a 540HB (napríklad 360-450HB pre NM400 a 470-540HB pre NM500) a odolnosť proti opotrebeniu môže dosiahnuť 3-5 krát vyššiu ako obyčajná uhlíková oceľ. Jeho zliatinová vrstva sa skladá hlavne z chrómu (Cr), ktorý tvorí karbidy s vysokou tvrdosťou (ako je Cr ₇ C ∝), s mikrotvrdosťou presahujúcou HV1700, účinne odoláva erózii materiálu a opotrebovaniu trením.

Dobré spojenie sily a odolnosti

Prijatím procesu kalenia a popúšťania má materiál dostatočnú húževnatosť pri zachovaní vysokej tvrdosti. Napríklad NM500 má pevnosť v ťahu ≥ 1600 MPa, medzu klzu ≥ 1400 MPa, predĺženie ≥ 6 % a energiu nárazu pri nízkej teplote až 46 J (-20 ℃), vďaka čomu je vhodný do prostredia s vysokým nárazom.

Stabilná odolnosť voči nízkym a vysokým teplotám

Dokáže si zachovať húževnatosť v extrémne chladnom prostredí -40 ℃, ako je napríklad oceľ NM400E-TL odolná voči opotrebovaniu vyvinutá spoločnosťou Hegang.

Zliatinové karbidy majú dobrú stabilitu pri vysokej teplote a dokážu si udržať vysokú tvrdosť a odolnosť voči oxidácii do 500 ℃.

Dobrý výkon zvárania a spracovania

Substrát je vyrobený z nízkouhlíkovej ocele alebo nízkolegovanej ocele s dobrou zvárateľnosťou a môže byť spojený automatickým zváraním, ručným zváraním a inými metódami. Pri rezaní sa však odporúča uprednostniť rezanie za studena (ako je vodný lúč alebo strihanie). Rezanie za tepla vyžaduje predhriatie na 100 ℃ a pomalé chladenie, aby sa zabránilo tvorbe trhlín.

Rozumné konštrukčné riešenie a dlhá životnosť

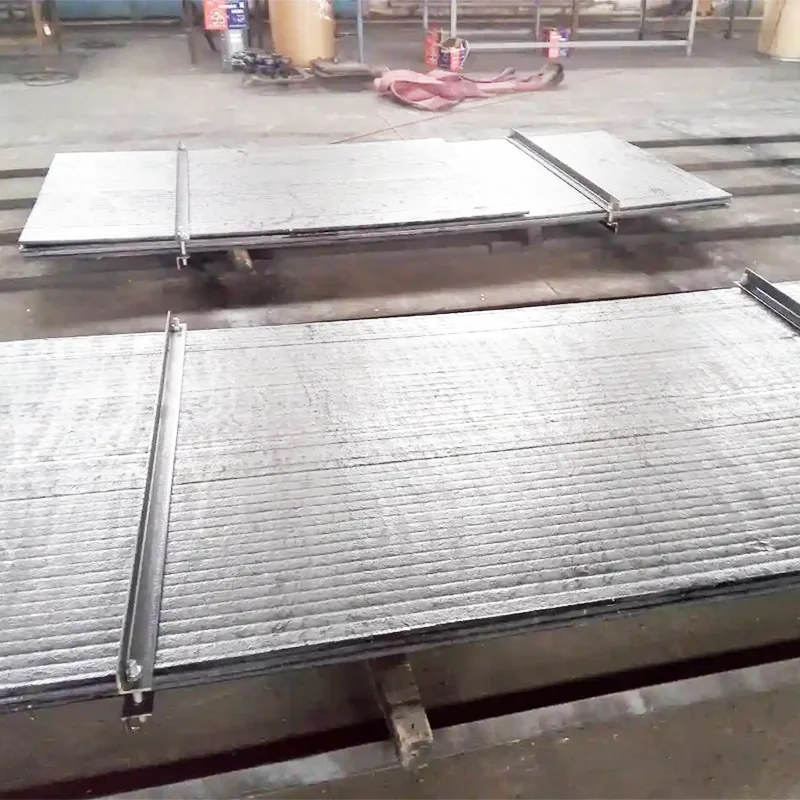

Skladá sa z nízkouhlíkového substrátu a zliatinovej vrstvy odolnej voči opotrebeniu, metalurgické spojenie, vrstva odolná voči opotrebeniu predstavuje 1/3 až 1/2 celkovej hrúbky. Substrát poskytuje pevnosť, vrstva odolná proti opotrebovaniu odoláva opotrebovaniu, výrazne predlžuje životnosť zariadenia a znižuje náklady na údržbu.

Široko používaná a štandardizovaná výroba

Implementáciou národných noriem, ako je GB/T 24186-2022, sa široko používa pre kľúčové komponenty odolné voči opotrebovaniu, ako sú lyžice rýpadiel, vložky drvičov, stredorýchlostné uhoľné mlyny a banské dopravné systémy.
