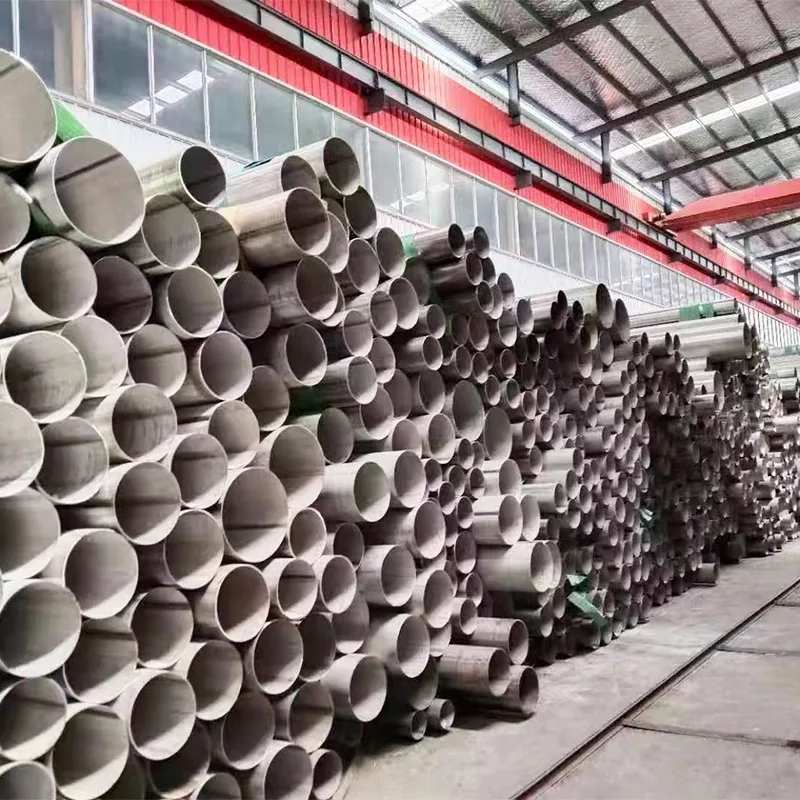

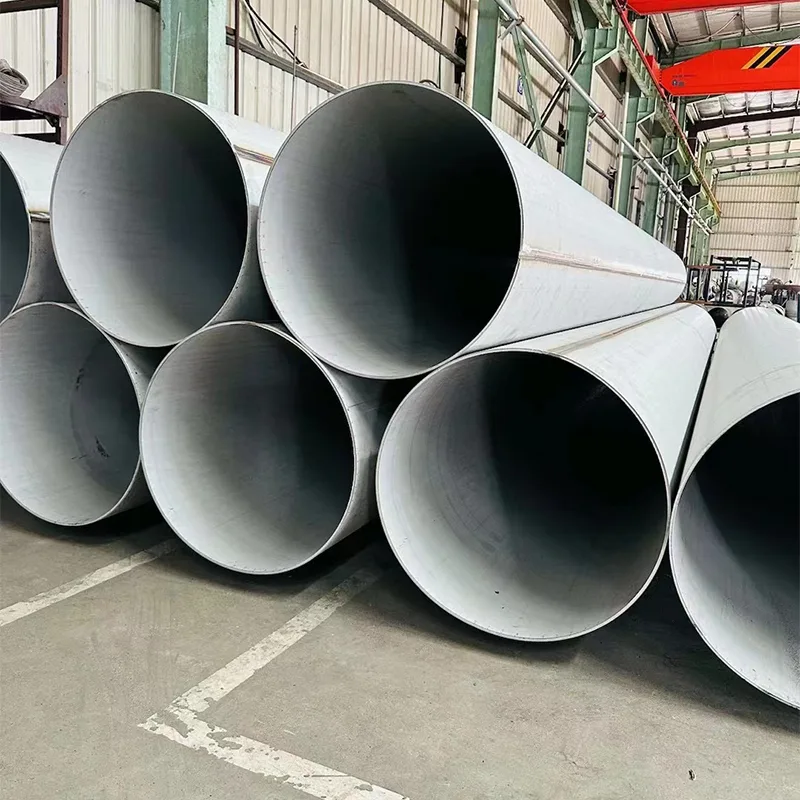

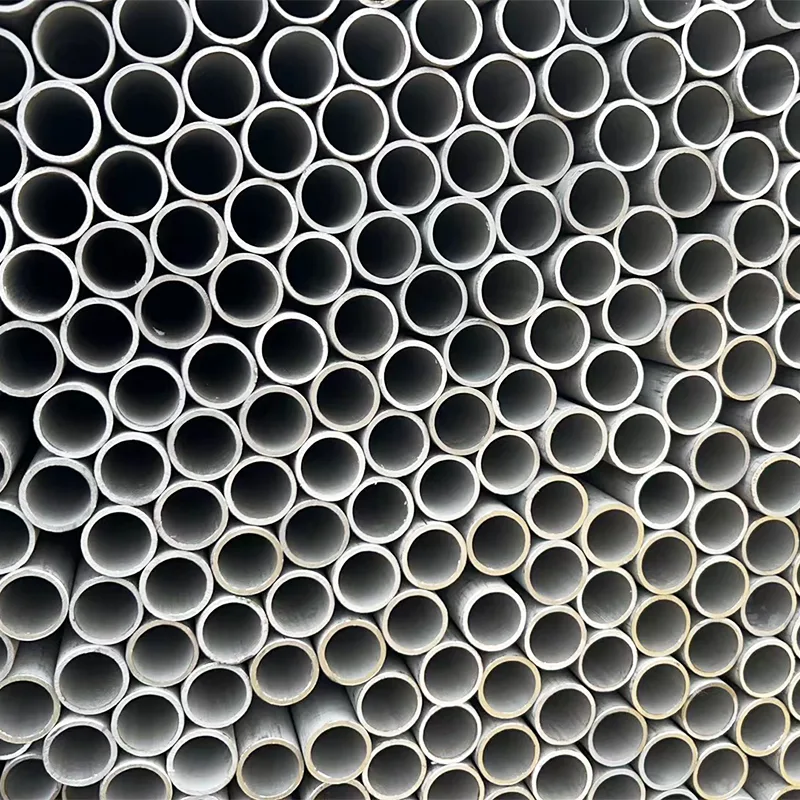

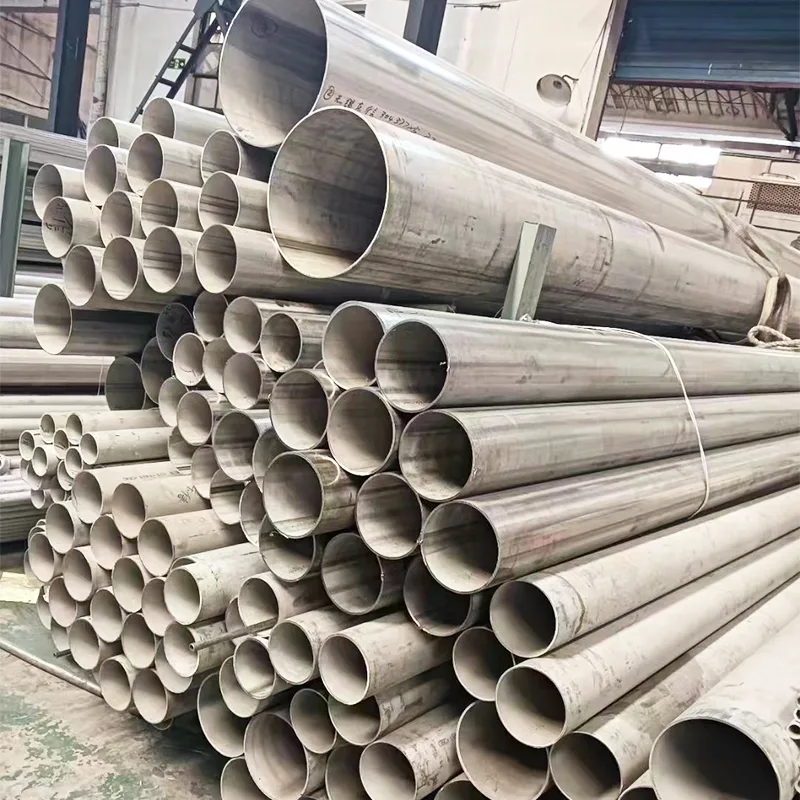

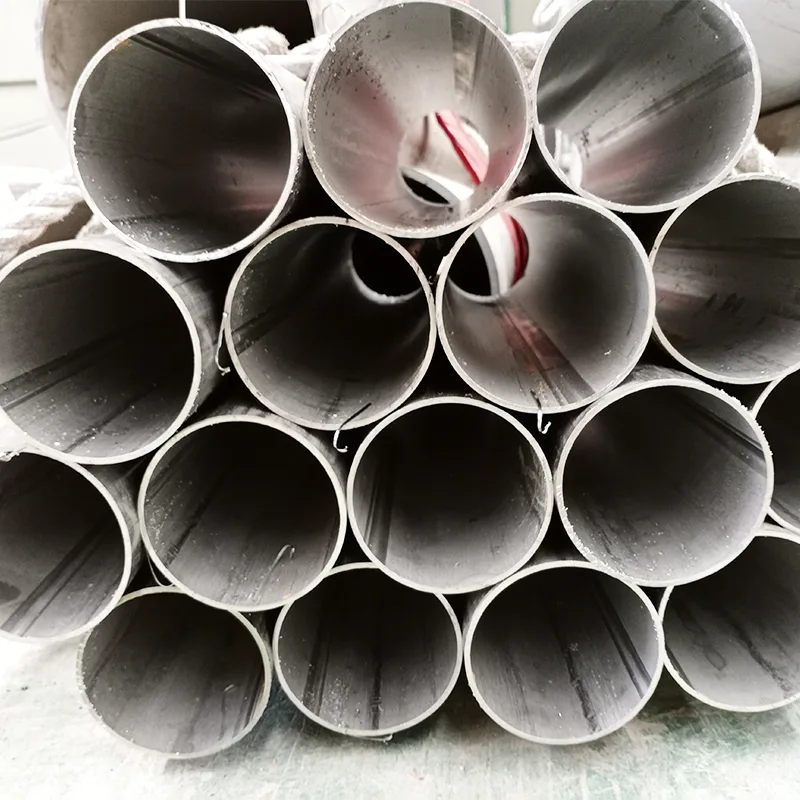

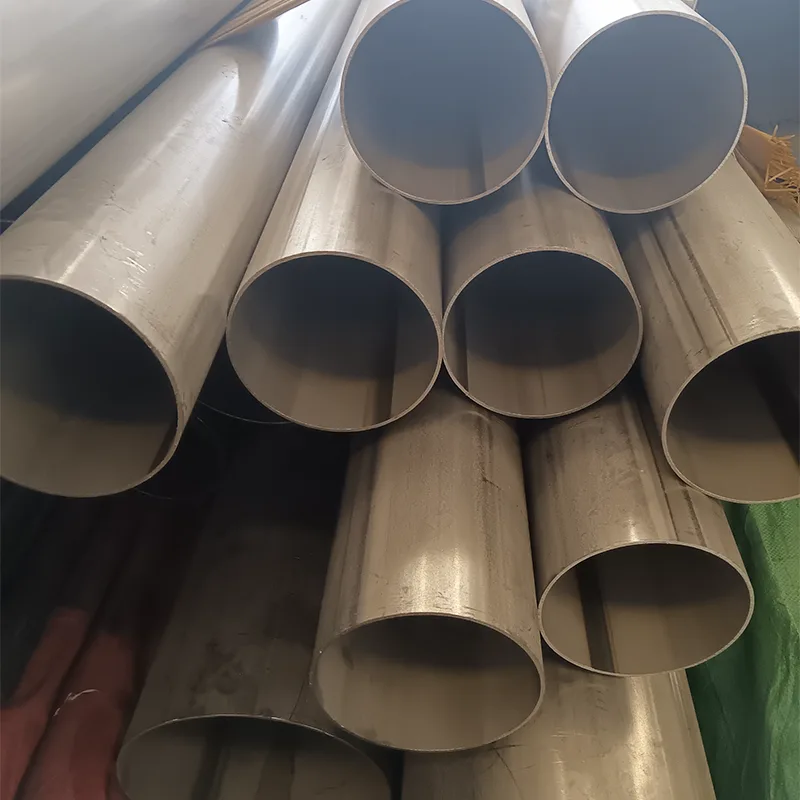

304 Zvárané potrubie z nehrdzavejúcej ocele
Zvárané rúry z nehrdzavejúcej ocele 304 vykazujú vynikajúcu odolnosť proti korózii, ochranu proti hrdzi a vlhkosti a dokážu sa prispôsobiť vonkajšiemu vlhkému a mierne kyslému / alkalickému prostrediu so stabilnou teplotnou odolnosťou. Materiál je bezpečný, čistý a bez zápachu, spĺňa normy pre potraviny a zásobovanie vodou. Čínski výrobcovia zváraných rúr z nehrdzavejúcej ocele 304 poskytujú rúry s presnými rozmermi, rovnomernou hrúbkou steny, dobrou odolnosťou voči tlaku, trvanlivosťou a dlhou životnosťou.
Tlaková únosnosť zváraných rúr z nehrdzavejúcej ocele 304 závisí predovšetkým od hrúbky steny, vonkajšieho priemeru, pevnosti materiálu, kvality zvárania a prevádzkovej teploty a musí spĺňať štandardizované konštrukčné špecifikácie bezpečnostného faktora. Nasleduje popis systému:
I. Základné ovplyvňujúce faktory
|
Ovplyvňujúce faktory: |
Kľúčové poznámky: |
|
Hrúbka steny (t) |
Čím väčšia je hrúbka steny, tým silnejšia je tlaková únosnosť, čo ukazuje priamu koreláciu. |
|
Vonkajší priemer (D) |
Čím väčší je vonkajší priemer, tým nižšia je tlaková únosnosť pri rovnakej hrúbke steny, čo ukazuje inverznú koreláciu. |
|
Pevnosť materiálu |
304 štandardná pevnosť v ťahu ≥ 520MPa, medza klzu ≥ 210MPa. |
|
Kvalita zvárania |
Účinnosť zvárania (E) ovplyvňuje skutočnú tlakovú únosnosť; vysokokvalitné zvárané rúry môžu dosiahnuť hodnotu E 0,85-0,95. |
|
Prevádzková teplota |
Keď teplota stúpa, prípustné napätie klesá; výkon je optimálny pri izbovej teplote (20 °C). |
|
Bezpečnostný faktor |
Kvapalinové potrubia zvyčajne vyžadujú 2-3-násobok povoleného napätia; vysokotlakové nebezpečné médiá vyžadujú 4-krát alebo viac. |
II. Vzorce na výpočet tlaku
1. Teoretický tlak pri roztrhnutí (Barlowov vzorec): P₁=2σt/D (σ je pevnosť v ťahu v MPa, t je hrúbka steny v mm, D je vonkajší priemer v mm)
2. Prípustný pracovný tlak (bežne používaný v strojárstve): P₂=(2×S×E×t)/(D−t) (S je prípustné napätie, E je účinnosť zvaru, t je hrúbka steny, D je vonkajší priemer) 304 nehrdzavejúca oceľ prípustné napätie pri izbovej teplote S≈137-170MPa (na základe 40 % pevnosti v ťahu)
III. Spoločná referenčná tabuľka špecifikácií tlaku (izbová teplota, bezpečnostný faktor 2)
|
Teoretický deštrukčný tlak (MPa) |
Prípustný pracovný tlak (MPa) |
Použiteľné scenáre |
|
54.7 |
27.3 |
Nízkotlakové dekoratívne rúry, podpery nábytku |
|
50 |
25 |
Rámy dverí a okien, malé zábradlia |
|
40.5 |
20.3 |
Schodiskové zábradlia, interiérové dekorácie |
|
41.2 |
20.6 |
Balkónové zábradlia, inžinierske stĺpy |
|
34.2 |
17.1 |
Veľké ploty, krajinné rúry |
|
29.6 |
14.8 |
Vonkajšia ochrana, všeobecná preprava tekutín |
|
26.3 |
13.2 |
Priemyselné potrubia, systémy na úpravu vody |
Poznámka: 1MPa≈10kg/cm², prípustný tlak už zohľadňuje bezpečnostný faktor
IV. Aplikačné scenáre a tlakové odporúčania
|
Aplikačné scenáre |
Odporúčaný prevádzkový tlak: |
Odporúčaná hrúbka steny: |
|
Civilné zásobovanie vodou |
≤ 1,0 MPa |
≥1,2 mm |
|
Priemyselné kvapaliny (nekorozívne) |
≤ 2,5 MPa |
≥2,0 mm |
|
Systémy teplej vody |
≤ 1,6 MPa |
≥1,5 mm |
|
Nízkotlakový prenos plynu |
≤ 0,6 MPa |
≥1,0 mm |
|
Podmienky vysokého tlaku |
Hrúbka zosilnenej steny na mieru + potrebné nedeštruktívne testovanie. |
≥3,0 mm, röntgenová kontrola zvarov |
Vhodné na použitie: nehrdzavejúca oceľ 304 Aplikácie zváraných rúr z nehrdzavejúcej ocele:
1. Vonkajšie použitie: Balkónové zábradlia, vonkajšie schody, ploty na nádvorí, vonkajšie inžinierske komponenty; odolné voči dažďu a vlhkosti a menej náchylné na hrdzu.
2. Oblasti pobrežnej soľnej hmly: Prímorské budovy a zariadenia; účinne odoláva soľnej korózii a je menej náchylný na hrdzavé škvrny.
3. Pitná voda a potravinársky priemysel: Doprava z vodovodu, potrubia pre stravovacie zariadenia, zariadenia na čistenie vody; bezpečný, hygienický a netoxický materiál.
4. Vlhké kuchynské a kúpeľňové prostredie: Kuchynský a kúpeľňový hardvér, kúpeľňové armatúry, vodovodné potrubia; dlhodobá odolnosť proti vlhkosti a oxidácii.
5. Podmienky ľahkého priemyslu: Bežné chemické kvapaliny, ventilácia výfukových plynov, potrubia zariadení na ochranu životného prostredia; odolný voči miernym kyselinám a zásadám.
6. Projekty dlhodobej životnosti: Pre dlhú životnosť a znížené náklady na údržbu; náhrada za ľahko hrdzavejúce potrubia.
7. Vhodné pre vysoké aj nízke teploty: Prispôsobiteľné denným vysokoteplotným podmienkam; stabilný výkon a žiadna deformácia v horúcom aj chladnom prostredí.
